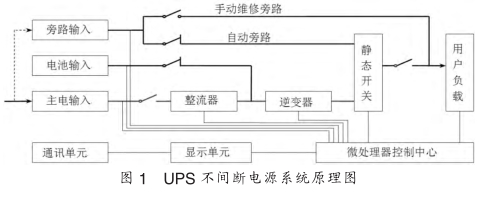

UPS是一個多重保護的交流供電設備。當主電正常時，主電輸入經整流開關控制，首先經諧波濾波器，再經主電整流變換成純凈的直流電，濾除主電中的干擾，然后通過逆變器將直流電變換成純凈的正弦交流電輸出，同時給蓄電池充電；當UPS連接上電池組時對電池組的電壓和電池進行測量，整流器進入電流和電壓雙環控制，當電池電壓低時為恒流模式充電，當電池電壓達到浮充電電壓時，自動轉為恒壓充電模式。當主電異常時，則將蓄電池儲存的直流電逆變成交流輸出，保證用戶負載長期處于不斷電高質量電源下可靠運行；當逆變器關閉或故障時則自動轉為旁路供電。手動維修旁路保證在不斷電的情況下對UPS進行維護或檢修。

　　1、微處理器控制中心微處理器（MCU）將輸入、輸出、電池、環境等數據經高速運算，然后控制整流器、逆變器、靜態開關的運行和保護并響應外部的操作指令。
　　2、整流和充電單元主電輸入檢測電路將主電輸入電壓頻率和相位信息送到MCU進行運算，主電的電壓、頻率、相位在正常范圍內時，MCU送出整流控制信號，整流電壓從0VDC緩慢的上升到額定電壓，減小對輸入的浪涌電流沖擊。由于電池組和直流總線并聯運行，整流器同時對電池進行充電，當電池電壓低于浮充電壓時，整流器工作在恒流模式，此時MCU將電池的充電電流反饋和用戶設置的電池容量信息進行計算控制；當電池充至浮充電壓時，轉為恒壓充電模式。同時MCU還根據電池的溫度信息對電池進行溫度補償充電，還根據電池的使用情況對電池進行定時維護管理（當電池長時間沒有充放電時，MCU自動轉為均充模式來激活電池的活性），以延長電池的使用壽命和減少用戶的管理負擔。
　　3、IGBT逆變單元在直流總線正常時，MCU發出逆變控制信號，逆變電路通過SPWM驅動信號驅動IGBT逆變橋，經變壓器隔離變壓、濾波后，輸出純凈的正弦交流電。逆變器通過調整驅動信號的脈沖寬度使輸出電壓從0VAC緩慢的上升到額定電壓，通過輸出反饋控制使輸出穩定；同時檢測輸出電壓、電流對逆變器進行保護。
　　4、自動和手動旁路單元旁路電路即是將輸入通過開關電路直接轉換到輸出供電。當逆變器關閉或故障時，MCU高速控制靜態開關自動切換到旁路供電（<1mS），而不會間斷負載的供電。手動維修旁路為在線維修設備時使用，可在設備不斷電的情況下對UPS進行檢修。
　　5、顯示通訊單元顯示單元是將整機的運行狀態和數據通過LED和LCD顯示出來，同時還通過RS232、RS485、干接點信號、SNMP卡等，配合后臺軟件實現遠程監控。
